Подключение счётчика меркурий 230

Подключение счётчика меркурий 230

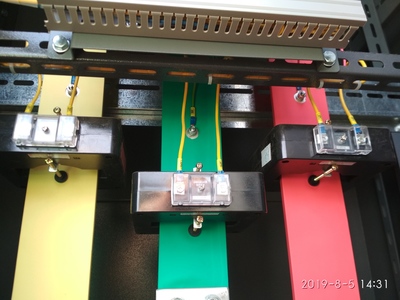

Добрый день всезнающие пикабушники, сегодня при подаче напряжения на КТП было обнаружено, что не работает счётчик учёта электроэнергии. Напряжение на счётчик проверено, может кто знающий увидит в схеме подключения ошибку. Заранее благодарю.

Лига электриков

3.2K поста 20.1K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

объясните диванному электрику со стажем (категория «поменяй розетки, старые надоели») — какое назначение у крючков (иль как они называются), что на фото? я таким в детстве играл, строя из конструктора кран, а они, внезапно, в электрике применяются о_О

согласен полностью. пусть автомат включит на цепях напряжения)))

судя по копоти. ему пизда.

ТС, откинь все жилы с ТТ и прозвони. Каждая жила должна соответствовать: И1- на свою клемму, И2-на свою. Скорей, в них печаль. Ну и убедись, что две крайние справа клеммы на счетчике между собой звонятся, это ноль, там с завода перемычка, но мало ли. Больше ничего не трогай.

с чего вдруг? я ставил как раз таки с перемычками и трансформаторами тока, правда без трансформаторов напряжения—просто фазу подводил к верхним клеммам, там ведь на крышке всё написано

Схема непосредственного подключения счетчика на первом изображении и

схема подключения счётчика с помощью трёх трансформаторов тока на втором.

ха. да у тебя перемычек нет на верхних клеммах напряжения, я так как то по началу лопухнулся так же, поставь перемычки на 9-10 11-12 13-14 и всё заработает

Так и что там с этой проблемой разобрались ? Самому интересно

так и думал, что для контакта, но на снимке они висят без подключения, потому и задумался над этим

Не совсем понятно что значит «не работает счётчик». Если не светится табло- то проверять цепи напряжения (и если оно в норме, то счетчик под замену). Если просто не считает. То я предположу так что на трансформаторах тока 402е провода подключили на И1, а И2 ТТешек с подключнными 401ми как и положено заземлили. Если это так то стнятие шунтирующих болтов на ИК приведет к тому что ток будет фиксироваться счетчиком со сдвигом 180 градусов. Так что нужно исправлять на ТТшках.

интереса ради как то подключал такой меркурий по всякому, и обмотки наоборот и ТТ вообще отключал—если есть напряжение на верхних 9-10 11-12 13-14 и подключен рабочий ноль то экран заработает по любому! хоть ты закороти ТТ намертво и краской их залей—напряжение подано значит должен работать экран, тут много умных советов по комментариям но походу многие и не знают как собс-но счётчик то включается, а без напряжения он не заработает, тут два варианта—либо нет напряжения с трансов напряжения либо счётчику кирдык, и да—мне один раз попадался такой счётчик, в магазине ещё отказывались верить что он бракованный

А это вы у ТС-а спросите, зачем он напряжение на счётчик подаёт, да ещё и «напрямую с шин» 😉

напряжение то мультиметром посмотрели?

Правила подключения

Перед тем как устанавливать и подключать прибор учета электрической энергии, следует внимательно изучить его технический паспорт, руководство по эксплуатации, определиться со схемой подключения. Это поможет в решении задачи, как подключить счетчик Меркурий 201.

Клеммник однофазного счетчика состоит из 4 контактов различного назначения:

• Ввод фазы от наружной сети от проводника, расположенного на входе в жилье.
• Выходной контакт для подключения кабеля внутренней проводки. Как правило для этого используется провод марки ШВВП.
• Клемма нулевого проводника наружной сети.
• Клемма выходного нулевого проводника, идущего внутрь квартиры вместе с фазой. Для трёхфазной сети предусмотрено большее количество клемм, в соответствии с количеством используемых фаз.

Все перечисленные провода рекомендуется подключать в той же последовательности. Предварительно следует изучить их маркировку и расцветку. Перед началом подключения система подачи питания должна быть обесточена. С этой целью отключаются автоматы, пробки или рубильники, установленные между главной линией и прибором учета электроэнергии. В случае отсутствия отключающих устройств, необходимо отключить саму магистральную линию в щитке на лестничной площадке. Если напряжение превышает нормативное, выполняется подключение счетчика Меркурий через трансформаторы тока.

После подключения все провода нужно аккуратно сложить под клеммной крышкой в ячейки. После этого крышка плотно прикручивается к корпусу счетчика. После этого представитель электроснабжающей организации проверяет и опломбирует устройство. Подключенное состояние подтверждается горящей красной лампочкой-индикатором.
